VW 32 1B3 , 361B3  Ersatzteilkatalog  DB , OPEL, Pierburg Vergaser   , 321B3 ,   36 1B3 ,  , ,  Ersatzteilliste Kennblatt   Vergaser  36 1B1   VW Iltis  VW LT 1B1 Vergaser    / 32 1B1 Renault



                                                PIERBURG Typ 1B  Vergaser  /   1B1 Vergaser mit Hand - Choke   /  1B3 Vergaser mit Startautomatik



                                                           Bitte beachten  !!!!!!

                                   Bitte
nennen Sie bei der Bestellung die Teile-Nummer  und von welchem  Bild Nr.   Sie die Teile -Nummern haben ???

                                             Die Nummern sind bei fast jedem Ersatzteilblatt ( Bild ) anders / verschieden  !
                                          ( Verschlüsselt gegen  NSA - Spionage )

                                          Oder weil die Pierburg- Leute machen konnten was sie wollten. ohne Aufsicht  oder Alkoholismus ?

                                           Anders war es  bei SOLEX Frankreich + SOLEX Italien , da haben gleiche Teile über Jahrzehnte auch immer die gleiche Nr.




  VOLKSWAGEN

   +    OPEL  + DB

 http://WWW.Ruddies.Berlin
Vergaser  1B3         Aufbau



 Bitte beachten  !!!!!!

    Bitte
nennen Sie Teile-Nummer
    und auch von welchen    Bild Nr.  Sie die Teile - Nummern haben ?

    Die Nummern des gleichen Teils sind bei fast jedem Ersatzteilblatt
    ( Bild ) anders /

 ( schlampige Verschlüsselung gegen  NSA - Spionage + die Verbraucher)

     Oder weil die Pierburg- Leute machen konnten was sie wollten.
     ohne Aufsicht , ohne Konzept oder   Alkoholismus im Dienst  ?

   Anders war es  bei SOLEX Frankreich + SOLEX Italien , da haben
   gleiche Teile über Jahrzehnte  auch die  gleiche Pos. Nr.
     .


  Bei der " Reparatur " auf die Kugeln 55 + 56 achten !!

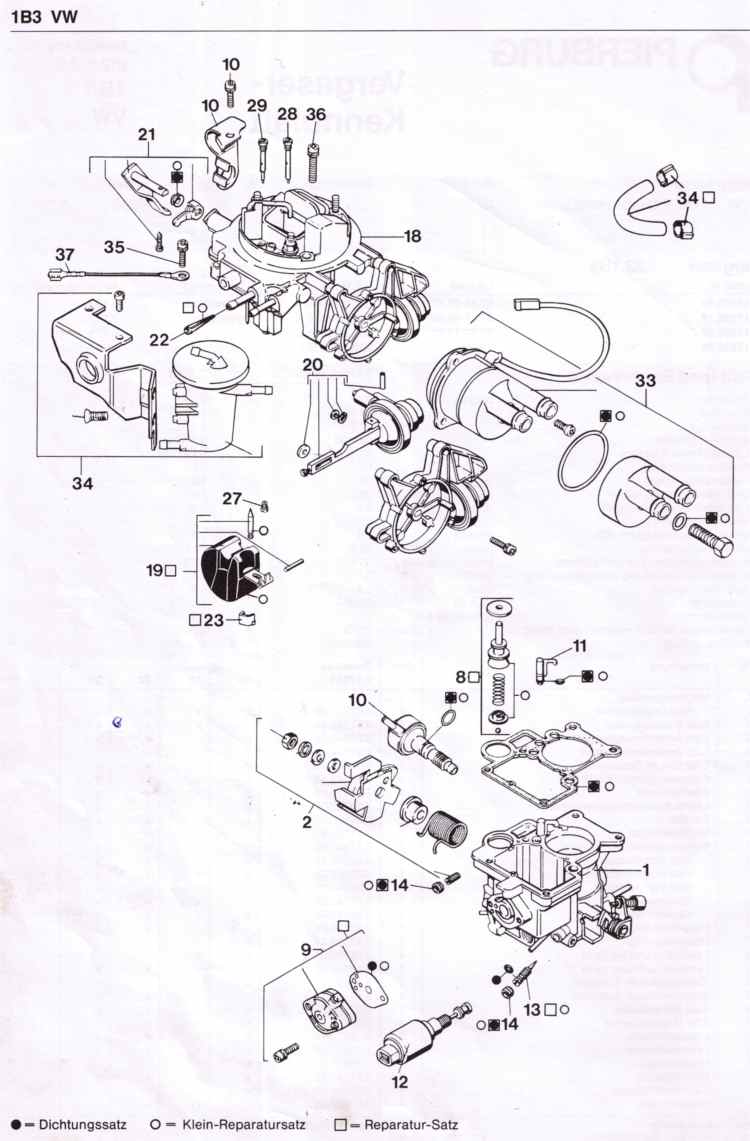

                                          Bild 1
                            32 1B3  = 030129016A =7.17625.10  ab 07.1987 =7.17625.15 VW Polo 1050/29KW/40PS
                             36-1B1 =  060129016 =7.17626.02 361B1 VW LT ab 08.1979 - -




                       030129016A =7.17625.10 = 7.17625.15   07.1985 --

             030129016A = 7.17625.10 = 7.17625.15 x  030129016L = 7.17625.22 = 7.17625.24 x Polo Fox 1050 / 33KW / 45PS


                                   Bild 2
                                       36 1B3  AUDI  VW Golf usw. 09.1979  -- 07.1983   VW   09.1979 --   01.1984
049129016A =7.17627.10 , 049129016B = 7.17627.09 ,




            055129024 = 7.17627.05  /  055129024A =7.17627.06

               055129024N 7.17627.16  /  055129024P = 7.17627.17  /  055129025J =7.17627.27  /  055129025K =7.17727.28

                              36 1B1 VW  049129015L =7.17626.00 24V  / 049129015M =7.17626.01  12Volt  Iltis 1978  1,7 55KW/75PS

                                   36 1B1 VW LT28 060129016 =7.17626.02  2,0L. 55KW/57PS  1979

                                                            Bild 2A
       36 1B1   VW TL -28 2l. 55KW/ 75PS    060129016  7.17626.02



7.17627.10  7.17627.20  7.17627.23  7.17627.31  7.17617.09  7.17627.19  7.17627.29  7.17627.26  7.17627.25  7.17627.03  7.17627.12  7.17627.16  7.17627.08  7.17627.18  7.17627.05  7.17627.27
7.17627.06  7.17627.17  7.17627.28
1B3
1B3 /VW
        OP
Bezeichnung Schaltung                  *        Zeit OE-Nr.:    Original Nummer OE.Nr.     /     PIERBURG Nr.:
01 Vergaser  32-1B3 Polo + Coupé' 1050/33KWHand              07.85 - 07-87 030129016A =7.17625.10
01 Vergaser 32-1B3 Polo + Coupé' 1050/33KWHand                07.87 - 06.89 030129016A =7.17625.15
01 Vergaser 32-1B3 Polo + Coupé' 1050/33KWHand                06.89 - 12.90 030129016L =7.17625.22
01 Vergaser 32-1B3 Polo + Coupé' 1050/33KWHand 12.90 -----030129016L =7.17625.24
01 Vergaser 1B1  LT  2,0 /55KW 75PS  08.1979 ---   060129016 =7.17626.02
01 Vergaser 1B1  Passat 1,3 / 40KW  09.1979 --09.1980   036129016 =7.17626.03
01 Vergaser 1B1  Passat 1,3 / 40KW 10.1980 -- 10.1982   036129016C =7.17626.12
        049120016A =7.17627.10
        049129016B =7.17627.09
        049129017G =7.17627.23


        049129016L =7.17627.20
        049129016N =7.17627.19
01 Vergaser 1B1 Iltis 1,7 / 55KW 75PS 11.1978 - 24V       049129015L =7.17626.00
01 Vergaser 1B1 Iltis 1,7 / 55KW 75PS 11.1978 ---12V     049129015M =7.17626.01
01 Vergaser 1B1  Passat 1,3 / 40KW 11.1082 -- 06.1983   036120016D =7.17626.16
  Vergaser 1B3     026129015B =7.17627.26
  1B3     026129015C =7.17627.25
01 Vergaser 1B1 OPEL  Corsa 13NB/44KWHand 03.86     90107543 =7.17626.35
01 Vergaser 1B1 OPEL  Corsa 13NB/44KWAut. 03.8     90107544 =7.17626.36
           055129024 =7.17627.05
01 Vergaser 1B3 VW      055129024A =7.17627.06
01 Vergaser 1B3 VW     055129024P =7.17627.17
        049129016M =7.17627.18
01 Vergaser 1B3 VW 1,5/51KW/70PS 09.1979 -- 01.1984   055129025J =7.17627.27
01 Vergaser 1B3 VW 1,6/55KW/75PS  Hand.09.1979 -- 07.1983  049129016C -049129017G =     +M 049129017N =7.17627.31
01 Vergaser 1B3 VW 1,6/55KW/75PS  Aut..09.1979 -- 07.1983  049129016B = - 049129016N   049129017M =7.17627.29
  Vergaser 1B3 VW  andere AbgasLänder  Hand    055129025R =7.17627.32
  Vergaser 1B3 VW  Afrika ? Autom.   055129025S =7.17627.33
  Weber 32TLA  Vergaser
 Pos.Nr.  Bild 1
02     OPEL  Rückdrehfeder  + Hebel Opel     4.07317.07.0
08   Bild 1 Satz - Pumpenkolben Satz  VW Hand   mit Kugel 3.27204.00 =  049129325 =4.07246.11.0
08   Bild 1  Pumpenkolben Satz OP + VW mit   5.18598.01 OP= 830332 = 90107100 = 5.18589.00  =  049129067C =4.07246.03.0
  Kugel unter dem Pumpenkolben     3mm Glas  Im original -Satz     90107136 =3.27204.00
09        VW Teillastanreicherung  VW Hand        07.85 --8.89   030129099 =4.07248.22.0
09        VW Teillastanreicherung  VW Hand        06.89 ---  90107288 = 4.07248.06                       115129099B =  4.07248.06.0
09        OP Teillastanreicherung  OP Hand + Aut.   90107458 =4.07248.19.0
09 Teillastanreicherung  VW   OP 026129099B   025129099A  90107413    052129099A = 4.07248.14.0 = 4.07248.21 =4.07248.00N 026129099D =4.07248.21.0
  Teillastanreicherung Reparatur Set    4.07248.00N
ohne Abbildung  Thermopneumatik - Ventil     Ti135 7.17627.06 + 7.17627.17 für Frühzündund Nachrüstung                055131851=7.20247.00.0
  Rückschlagventil   Ti134         72072400 046905291A = 7.20724.00.0
10      VW   Pneumatisches Schaltventil   Ti180 Hand               07.85 - Schubgemischventil    40726533 030129809B =4.07265.33.0
10  OPEL      Pneumatisches Schaltventil   Ti179 Hand + Aut.    361B1 Schubgemischventil     826474 =4.07265.22  90107463 = 4.07265.22.0
11      VW Pumpeneinspritzrohr   Nr.28  2x0,40 32-1B3 VW Kugel Polo   1050 / 33KW745PS   51854218 049129433C =5.18542.18.0
  Pumpeneinspritzrohr i0,40  Nr.9  Iltis       A0000701773 = 51854202 049129433C =5.18542.02.0
  Pumpeneinspritzrohr i0,45  Nr.13 049129433B = 5.18542.00      51854204 026129433 =5.18542.04.0
  Pumpeneinspritzrohr i0,30+0,30 Nr.14 Iltis   5.18542.05.0
  Pumpeneinspritzrohr i0,40  Nr.18     51854209 036129433B =5.18542.09.0
  Pumpeneinspritzrohr i0,50  Nr.19     51854210 055129433M =5.18542.10.0
11      VW Kugel für Einspritzrohr bei den ersten  36-1B1+1B3            Satz  Kugelventil   =  Ti155 4.07246.10.0
  Einpritzrohr - Liste
12 + 41Bild 3 Abschaltventil 12V (Schnell - Stopp) Hand                   07.85 ---   72041402     4.07304.10 055129412A =7.20414.02.0
12  1B  VW Abschaltventil 24V  Iltis    72054900 049129412B = 7.20549.00.0
12  1B11B3  + DB    Abschaltventil 12V   72087100 A 0000723317 =7.20871.00.0
12 1B3  DB Satz Abschaltventil pneumatisch Ti184 ungeregelter Kat       40730400 901074597 =4.07304.00.0
12  1B     DB Abschaltventil 24V     72054900 A 0015408297 =7.20549.00.0
12 1B3VW   Abschaltventil 12V     72132900 034906283 =7.21329.00.0
12       OP Abschaltventil 12V(Schnell-Stopp)   90107067 7.20580.01.0  =   7.20414.02  72058001  =    055129412A = 4.07304.10.0
15a  Bild 2  Bypassheizung  12V  gegen Vereisung 036906333A =7.20672.03.0    060129333A = 7.20672.01   72067202 72067201   049906333 = 4.07298.09.0
19  VW OP Schwimmer + Nadel dünn   B 4.07266.18.0
19  VW OP Schwimmer ca.7gr + Nadel Satz    B alle 1B 40726612    055129201F =4.07266.12.0
20 Bild 1 VW Pulldown - Dose  Nr.65  einfach   33846401   32 1B3 4.07268.38 =40726861   030129220 =4.07268.61.0
    Ersatz für =  030129220 =4.07268.61 =4.07268.53
20 AU VW Pulldown - Dose  Nr.50 doppelt   33846401   AUDI 80 Golf 1460 / 1600 4.07268.00 40726800 =40726853 51KW    55KW 055129220 =4.07268.53.0
  Doppel Pulldown Einstellung Ti141
20      OP Pulldown - Dose   einfach Hand + Aut. 831962  90107658 = 4.07268.05  A0000702067 =4.07268.05.0
20  VW OPEL Pulldown - Dose   einfach   90107230  831742   + 7.17626.03  7.17626.06  7.17626.12 7.17626.16 =   40726813  036129220 = 4.07268.13.0
20 VW LT Pulldown - Dose Doppelte doppelt teuer 1B1 LT 28  2,0 55KW/75Ps   060129062 = 4.07268.09.0
      36 1B1   VW Iltis 4.07268.03.0
21 Bild 1     Pumpenhebel Satz    VW + OP 5.1877.01.0 90107117 = 4.07243.00     OPEL   VW  030129357 =4.07243.00.0
25  Bild 2A Bypassbeheizung           36906333A =60906333A=  =036129333B =049906333 7.20672.00 =7.20673.02 =7.20672.03 = 049906333 =4.07298.09
70  Bild 2 Pumpenhebel     40724302 026129357 =4.07243.02.0
70  Bild 2 Pumpenhebel     40724315 0261293577 =4.07243.15.0
22 Kraftstoffsieb im Kraftstoffeingang  Rohr     115940500ss =3.37746.00.0
27 Hauptdüse x102,5  3.33124.30 025129405 = 3.33124.30.0
27 Hauptdüse x105  3.33124.31 026129405 = 3.33124.31.0
    x115 3.33124.35 055129405B  =3.33124.35.0
    x117,5 3.33124.38 055129405 =3.33124.38.0
    x120 3.33124.39 055129405J =3.33124.39.0
  Leerlauf - Luftdüse g47 / 130 5.18492.11 036129415 =5.18492.11.0
28 Leerlauf- Luftdüse  g/u z.B.=   50/130   049129415C = 5.18492.01  51849201  = Ersatz =  060129415A = 5.18492.01.0
28 Leerlauf- Luftdüse  g/u z.B. =  45/140    51849267 030129415G =5.18492.67.0
  Leerlauf- Luftdüse  g/u g50   / 130      049129415C =  5.18492.01.0
Leerlauf- Luftdüse  g/u g52,5 / 130    51849202 036129415B =5.18492.02.0
  Leerlauf - Luftdüse g/u g55 / 135       5.18492.06 060129415A =5.18492.06.0
Leerlauf- Luftdüse  g/u g55 /  130      + Iltis    51849204 049129415B =5.18492.04.0
  Leerlauf- Luftdüse  g/u g45 /  140   030129415G =5.18492.67.0
  Leerlauf- Luftdüse  g/u g55 /  135      DB =      A0000711939 = 51849206 060129415A = 5.18492.06.0
  Leerlauf- Luftdüse  g/u g45   132,5   OPEL  41859269 90107712 =5.18492.69.0
28 Bild 2 O-Ring  / Co.Schraube   im Saztz !!!    055129430B =3.31598.01
29 Zusatzkraftstoff - Luftdüse z.B. = 32,5/150    51849131 030129415 = 5.18491.31.0
29 Zusatzkraftstoff - Luftdüse PKG32/150z.B. =  32/150        51849133  030129415H =5.18491.33.0
29 Zusatzkraftstoff - Luftdüseg35 /  150 5.18491.25 036129415C =5.18491.25.0
29 Zusatzkraftstoff - Luftdüse z.B. = 37/130 51849101 049129415D = 5.18491.01.0
29 Zusatzkraftstoff - Luftdüse z.B. = 50/145    + Iltis   51849105 049129414A = 5.18491.05.0
30 Umluft-Regulierschraube     5.17888.00.0 =   901074621=5.17888.02.0
  Luftkorrekturdüse = ein Stopfen fest im Vergaserdeckel !  Kein Ersatzteil!!!!
31^ Bild 2 O-Ring  / Umluftschraube  im Satz     113129430C = 3.19724.01
33       VW Startdeckel (Startautomatik kpl.)232 = 330  Han  07.85   030129191D  4.07262.60 =   /  4.07262.73  = 030129191E = 4.07262.81.0
33       OP Startdeckel mit Feder Handschocke 32 + 36 1B1  ohne Bild  40726265  5.18587.03  060129195B =4.07262.65.0
33 1B1 OP Startdeckel mit Feder Handschocke Hand + Aut.1B1  ohne Bild  40726237    51858704 90107467 = 4.07262.37.0
33 1B1 VW Startdeckel mit Feder Handschocke Hand + Aut.1B1  036129195A 5.18587.06    036129195B 51858705  5.18587.06  036129195C = 5.18587.05.0
  Startdeckel mit Feder Handschocke   51858712  036129195C = 5.18587.12.0


34  022  VW Gasblasenabscheider      Abbildung Kunststoff  7.20999.06  72099906  4.07303.06.0  =  40730313 052127177C = 4.07303.13.0
 34  022  VW Gasblasenabscheider Metall     72143401 052127177C =7.21434.01.0
34  022  OP Gasblasenabscheider Opel 1B3  7.20999.00   4.07303.09.0  7.20999.09  72099909  40730309 40730313 Kunststoff     90107706  =4.07303.13.0
36 Demontierschraube   2Stück   51922724  5.19227.24 5.19227.24.0
41 Abschaltventil 12V 060129412C = mit Gewinde M4    7.20580.01.0 =   055129412A =7.20587.02.0
41 Abschaltventil 24V 049129412B =7.20626.00  DB = 7.20389.00    7.20389.00  ZK20549  7.20549.00  049129412B = 7.20549.00.0
42 Zusatzkraftstoff- Luftdüse   37,5/130     049129415D =5.18491.01.0
42 Zusatzkraftstoff- Luftdüse   52,5/130     036129415A =5.18491.03.0
42 Zusatzkraftstoff- Luftdüse   55   /145     049129415A =5.18491.05.0
42 Zusatzkraftstoff- Luftdüse   32,5/150  ?     030129415 =5.18491.31.0
42 Zusatzkraftstoff- Luftdüse   ??   32,5/150  ? falsch im Kennblatt ?   030129414H =5.18491.33.0
42 Bild 2A Satz Pumpenkolben   OPEL 90107100 =5.18598.01    5.18598.01 =4.07246.03          049129067C =4.07246.03.0
43 Leerlauf- Luftdüse  ( g/u )  50/130 besser =  5.18492.06 55/135      049129415C =5.18492.01.0
43 Leerlauf- Luftdüse         g52/130     036129415B =5.18492.02
43 Leerlauf- Luftdüse  ( g/u )  55/135 A0000711939    060129451A =5.18492.06.0
43 Leerlauf- Luftdüse  ( g/u )  45/140      030129415G =5.18492.67.0
43 Leerlauf- Luftdüse  ( g/u )  55/130      049129415B =5.18492.04.0
46 Bild 2A Einsprirtrohr  Nr.9   A0000701773= 049129433C =5.18542.02
46 Bild 2A       Einspritzrohr  Nr.14   407414.32 =  036129433D =5.18542.05
  Einspritzrohr Nr. 08  für  o2 + 04 + 09  i045   026129433 036129433B    060129433 =5.18542.08
  Einspritzrohr - Liste
47   Bild 2 Satz - Pumpenkolben      049129067C =4.07246.03.0
  Druckfeder / Pumpenkolben      90107099B =3.35847.00.0
53  Bild  3 O-Ring für E-Rohr1B3 , 2B3, 2B5 3.18681.00   3.38699.00 237955  40731374  7.07413.74 4.07413.74.0
59  Bild 2 Dichtung für Anreicherung   3.35741.00 +       90107106 =3.35741.01
63  Bild 2 Vergaser-Deckeldichtung     049129281F =3.36047.02
66 Bild 2 A Deckeldichtung     auch im Satz  4.00S5G.00
66  Bild  2 Startkörper kpl.
67  Bild  2  Pulldowndose doppelt    neu =53mmDurchmesser      bei Ersatz vor1981  Ti141beachten      055129220 =4.07268.00 = Ersatz = 055129220 = 4.07268.53.0
  Zugstange 3.38464.01  =  4.07268.53
72  Bild 2 Starterdeckel kpl. 049129191D= 5.18746.01 =  049129191E =5.18746.01.0
72  Bild 2         Starterdeckel kpl. mit Bimetallfeder + Wasser-  Anschluss    049129191H  = 5.18746.02 5.18746.03 =  4.07414.39   049129191G  055129191R =5.18746.17.       5.18746.15 = 5.18746.06   049129191D  055129191T =026129191A =5.18746.12 049129191L = 4.07414.40.0
          VW Kleinreparatur-Satz Hand   4.02000.26.0
73 O-Ring Startdeckel    32097600 052129241= 3.20976.00
          OP Kleinreparatur-Satz Hand + Aut. 4.02000.24.0
         VW

Reparatursatz

Hand   4.03288.05.0
  Reparatursatz  361B3    4.03288.00.0
         OP    Reparatursatz Hand + Aut.   4.02858.01.0
82 Bild 2 Unterdruckschlauch 4mm Meterware original   1.71599.60
99      VW Plastikhebel + Starterklappenwelle / Bild =  ti216A 1B3Hand         Starterklappe /   Kunststoffhebel / Verbindungsstange / Stufenscheibe  40730105 4.07301.05.0
99       OP 2 Plastikhebel +Starterklappenwelle ti216A 1B1 Hand + Aut. Bild 40730104 4.07301.04.0
  Rückschlagventil 4 - 4 mm   72072400   046905291A =7.20724.00.0
60 ohne Bild Dämpferdose LT28 Schließdämpfer   36 1B1    51880600 060129411 =5.18806.00.0
  Verzögerungsventil für     Schließdämpfer auch 35PDSIT VW  72045600 A0011401860 =7.20465.00.0
  Schlauchverbinder  im Satz 4mm 51878501 5.18785.01.0
  Schlauchverbinder 52141200 5.21412.00.0
100      VW  Prüf- und Einstellanweisung VW  1B3 Polo 1,05 33KW  37KW  ( Ti 180 )

222      VW Service-Anweisung   1B3   VAG Einstellanleitung /  Prüfanleitung  1B3  Audi / VW

222E  VW Service-Anweisung   1B3   VAG    in Englisch

223   OPEL Technische Information   OPEL Einstellanleitung /  Prüfanweisung1B1 Corsa/Kadett 13NB  ( Ti 179 )

Ti155  VW Satz Kugelventil unter dem Einspritzrohr  für sehr alte  1B Vergaser  40724610 4.07246.10.0

Ti135  VW Anschlussplan   Schlauchplan Unterdruckleitungen    1B3  + 1B1  Zündunterdruckverstellung    " früh "

Ti141 VW  Alle 1B  mit Doppel-Pulldown    Ti141

021  VW Isolierflansch / Fußdichtung   für alle   VW   mit 1B3 Vergasern  049129799E  x  35000024 x     = 049129799H =3.50000.24
023   VW  Gummiflansch Bild = 1B3 Polo  1050 / 33KW / 45PS   35000034 Gummiflansche Pi009 030129765C =3.50000.34
023  VW Gummiflansch  Passat AUDI 80 1B1 nicht mehr lieferbar Qualität 036129765A = 8.50000.65
021  Opel Isolierflansch  / Fußdichtung  OPEL      35000027 832482 = 3.50000.27
008 Dichtungssatz 1B VW + OP   40124701       Ersatz  =   030129281 = 4.01247.01 =  030129281 = 4.00S5G.00
   Volkswagen
      VW-Nummern   /  Ersatzteilnummer
Vergaser 36-1B1       VW VW Iltis zivil 12V.   Bild 4 049129015M =7.17626.01
  Vergaser 36-1B1 VW Iltis  BW. 24V. 049129015L =7.17626.00
36-1B1 Vergaser LT  2,0 / 55KW / 75PS  08.1979  -  12.1982 060129016 =7.17626.02
36-1B1 Vergaser Passat 1,3 40KW / 55PS  09.1979  -  09.1980 036129016 =7.17626.03
36-1B1 Vergaser AUDI 80 L 1,3 40KW / 55PS 08.1979  -  09.1980 036129016A =7.17626.06
36-1B1 Vergaser  +  AUDI 80L Passat 1,3 40KW / 55PS  10.1980  -  10. 1982 036129016C =7.17626.12
36-1B1 Vergaser  +  AUDI 80L Passat  1,3 40KW / 55PS  11.1982  -  06.1983 036129016D =7.17626.16
008 Dichtungssatz  1B1   1B3  4.01246.01   4.01247.01   030129281 90107471 = 4.01246.00 049198571C = 4.01246.00.0

043 Reparatursatz 4.03280.00.0 =4.03282.01 =4.03282.01 = 4.03288.00 = 4.03288.00 = 4.03288.01
6 Satz Pumpenkolben Handschaltung  5.18598.01.0 036129067D = 4.07246.01
6 Satz Pumpenkolben Automatik Getriebe  049129067C =4.07246.03.0
8 Abschaltventil 12V.   055129412A =7.20414.00.0
8 Abschaltventil 24V.   049129412B =7.20549.00.0
17 Pulldown - Dose     7.17626.00 - 7.17626.01 Iltis  - 7.17626.03 -  7.17626.06 -   7.17626.12 - 7.17626.16 036129220 =  4.07268.13.0
17 Pulldown  -       Dose doppel-  Pulldown  klein       1B1  7.17626.02  =  060129016  VW LT -28  2,0L  75PS/ 55KW 060129062  =  4.07268.09.0
22 Startdeckel Handchoke  VW kompl. mit Feder 049129195D=5.18587.01.0
Startdeckel Handchoke  VW kompl. mit Feder 036129195B=5.18587.06.0
  Startdeckel Handchoke  DB 1B1 DB   5.18587.13  0000700048  kpl. mit Feder 0000700548=4.07262.31.0
22 Startdeckel   Passat 1,3 40KW -- 09- 1980 036129195A =5.18587.05.0
  Startdeckel  Passat 1,3 40KW -- 10- Nr.6   1982 036129195B =5.18587.06.0
  Startdeckel  Passat 1,3 40KW -- 06.1986 036129195C =5.18587.12.0
22 Starterdeckel Handchoke 36 1B1  DB LKW  2,3 / 70KW  M102   Mercedes 5.18587.13 A0000700548 =4.07262.31.0
  O-Ring   90107115 =3.35180.00.0
021 Iso-Flansch = Flanschdichtung  OPEL 3.50000.26    =  832482 =3.50000.27.0
021 Iso-Flansch = Flanschdichtung   VW  1B3  + 32TL   049129799E =3.50000.24.0
023 Gummiflansch  VW 32-1B3  Polo   Wartburg 4T. 030129765C =3.50000.34.0
023 Gummiflansch 1B3  Iltis   VW   049129761E =3.60001.ILTIS
023 Gummiflansch  1B1 Passat  AUDI    Febi 02370  =                                        nicht mehr lieferbar  keine Qualität  036129765A =8.50000.65
  Nachbau Service Satz   4.00S5G.00
  Vergaser Deckeldichtung   1B1 +  1B3   049129281F =3.36047.02.0
 023  Gummiflansche Abbildung Pi009
Pulldown Einstellung

  Vergaser   1B3



 OE.Nr.        /    Ersatzteile Nr.
Pos. Nr.    Seat 3 282 +3 346 7.17627.39
08 Pumpenkolben     40724603  407246.03 026129099 =4.07246.03.0
09 Anreicherungsventil  40724819  4.07248.19 90107458 = 4.07248.19.0
12 Abschaltventil     72041402  7.20414.02 055129412A =7.20414.02.0
19 Schwimmer + Nadel   40726612  51836700 5.18367.00  4.07266.12 055129201F =4.07266.12.0
20 Pulldown - Dose 40776838  4.07268.38 40726861 4.07268.61   51877016  52123504 5.21234.04  4.07268.48 030129220 =4.07268.48.0
33a Startdeckel  12V 272   51874602 5.18746.02  4.07262.67 4.07262.67.0
008 Dichtungssatz    030129281 = 4.01247.01.0 =     Ersatz = 030129281=4.00S5G.00
027 Kleinreparatursatz   4.02000.23 4.02000.23.0
043 Reparatursatz   4.03288.01 4.03288.01.0
89 Heizflansch  12V   7.17217.00 7.17217.00.0
99  ohne Bild Plastikhebel +Starterklappenwelle  1B1 Ohne Bild    Ti 216A   4.07301.12 4.07301.12.0
99  ohne Bild Plastikhebel +Starterklappenwelle 1B3 Ohne Bild    Ti 216A    4.07301.05 4.07301.05.0
023 ohne Bild  Gummi-Flansch  Bild = Pi009   VW 1B3 Ohne Bild  Polo 1050/33KW      3.50000.34 030129765C =3.50000.34.0
023 ohne Bild   Gummi-Flansch Wartburg1,3/ 4T.  IFA    WEBER - Nachbau  34TLA  DDR  030129765C = 3.50000.34.0
Vergaser   1B1 VW  Iltis zivil 12V.   049129015M =7.17626.01.0
  Vergaser  1B1 VW Iltis  BW. 24V.   049129015L =7.17626.00.0
008 Dichtungssatz      049198571C = 4.01246.00 = 030129281 =4.01247.01= Ersatz =4.00S5G.00
043 Reparatursatz     4.03280.00.0
08 Satz Pumpenkolben   90107100 = 5.18598.01  51859801 40724603  049129067C =4.07246.03.0
12 Abschaltventil 12V.     72041400  7.20414.00 055129412A =7.20414.00.0
12 Abschaltventil 24V.     72054900  7.20549.00 049129412B =7.20549.00.0
20 Pulldown - Dose       40726813  4.07268.13 036129220 =4.07268.13.0
33 Startdeckel Handschocke kompl. mit Feder   ZK518587  5.18587.01 049129195D =5.18587.01.0
50  Bild  4   Pulldownmembrane  Dose
Düsengröße  :die Düsengröße ist immer auf der Düse gestempelt und steht in dem  Kennblatt unter der oroginal-Vergasernummer
                                      Bild  3
                                           36-1B3  DB  LKW
1B3 PIERBURG  DB LKW  M102  L410  L601  L602  L611   A0010709404 = 7.17627.24 /  A0020701404 = 7.17627.40  /  A0020701804 = 7.17627.41
  A0020702504 =7.17627.42     /  A0020703004 =7.17627.44 /






                            Bild  4
                           36-1B1   DB   LKW  (  + VW LT 2,3L / 70KW/95PS  , A0010709404 =7.17626.10 / A0020701304 = 7.17626.21 /
                                                             A0020702004 = 7.17626.27  / A0020702404 = 7.17626.28  / A0020702804 = 7.17626.30
                                           VW Iltis 1700/75PS/55KW  049129015M =7.17626.01 / 049129015L =7.17626.00   ohne Rng 83
                                          VW Passat 1,3/40KW/55PS  036129016 =7.17626.03  / 036129016C = 7.17626.12  / 036129016D =7.17626.16



                                                                      Bild 4A   36-1B1  VW Trapo

       060129016 =7.17626.02                                                                                                         VW Trapo  2L 55KW/75PS 08.1979--

                                Mercedes DB   +  VW  Bild 3 + 4

Pos. Nr.     Original Nr.  /    Teile Nr.
9 Satz Abschaltventil pneumatisch 4.07304.00 A0000724917 =4.07304.00.0
9 Abschaltventil 12V. A0000723317 =7.20871.00.0 = 7.21329.00 = 4.07304.10 A0000723317 =4.07304.10.0
8  Bild 3 Regulierschraube / Umluft   5.17888.02.0
20 Bild 4 Abschaltventil 24V  + Iltis  + DB230G 7.20549.50.0    ZK20549      7.20549.00.0     = 7.20389.50.0  ZK20389 A0000722617 =7.20389.00.0
20 Bild 4   "        "           12V    auch   A0000723317 =7.20871.00.0
11 Bild 3  Satz - Pumpenkolben 1705890  4.07246.03  mit Kugel  3.27204.00 3mm Glas  + Feder + Sieb-Kappe = 3.35099.00 A0000710918 =4.07246.03.0
14 Bild 4 Satz Einstellschraube 5.18811.00 =  90107455 = 4.07261.02 A0000720171 =4.07261.02.0
16 Gemischrgulier-Schraube Co.   059129427C =5.11282.01
18  Bild 4 Regulierschraube/ Umluft DB  +  VW 5.17888.02.0
18 Bild 3 Startkörper mit Pulldown 5.18770.10  =  4.07274.02   A0000702167 =  Startgehäuse mit Pulldownmembrane  A0000703247=4.07274.02.0
in 18 Bild 3 Pulldowndose einfach ohne Startkörper   A0000703247 = 4.07368.48
19 Bild 3 Leerlauf- / Leerlaufluftdüse g55/135    VW  060129415A = 5.18492.06 A0000711939 =5.18492.06.0
19 Bild 3 Leerlauf- / Leerlaufluftdüse g55/125  5.18492.56 A000071xxxx =5.18492.56.0
20 Zusatzkraftstoffdüse g45/130  5.18491.24  A0000717634 =5.18491.24.0
21 Bild 4 Satz - Pumpenkolben   A0000710918 =4.07246.03.0
21 Hauptdüse x130       3.33124.43 A0000718635 =3.33124.43.0
21 Hauptdüse x140       3.33124.47 A0000717435 =3.33124.47.0
22 Startdeckel     08.1982 -  05.1985  A0000700248  = 4.07262.70        /    05.1985 ---  = 4.07262.32 4.07262.32.0

  Startdeckel 4.07262.61 4.07262.61.0
  Startdeckel  245 5.18746.10.0  + 5.18746.32.0    A0000700248   =  08.1982 --  4.07262.70 A0000700348 =4.07262.70.0
 in 18ohne Bild Pulldown Dose  einfach 4.07268.48 A0000703247 =4.07268.48.0
25 Bild 3 Satz Schließdämpfer 4.07283.04 A0000703653 =4.07283.04.0
15 Satz Schwimmer 055129201F   4.07266.06  A0000701843  4.07266.12 A0000700343 =4.07266.12.0
40 Vergaser Deckeldichtung   3.36047.02.0
50 Bild 4 Pulldown-Dose einfach Iltis   049129015J = 7.17626.00 / 049129015M = 7.17626.01  036129220 =4.07268.03.0
50 Bild 4 Pulldown - Dose einfach LKW 2,0 / 40KW / 55PS 036129220 =4.07268.13.0
55 Bild 4 Leerlauf-Leerlauf-Luft Düse 45/135 A0000711939 =5.18492.06
56 Bild 4 ZusatzKraftstoff-Luft Düse 45/130 A0000717635 =5.18491.24
57 Bild 4 Hauptdüse x130 A0000718635 = 3.33124.43
58 Bild 4 Startdeckel  13   Handchoke    Bimetall- Feder     A0000700048 =5.18587.13 =4.07262.31    A0000700548 =4.07262.31.0
64 Bild 4 Satz Klemmschraube / Rolle 4.07277.00 A0000720093 =4.07277.00.0
75 Bild 4  Unterdruckregler  Schließdämpfer A0000702753  = 7.20877.00  =   4.07283.04 A0000703653 =4.07283.04.0
  60 Bild 4A  Dämpferdose / Schließdämpfer  VW LT   060129411 =5.18806.00.0
  62 Bild 4A  Verzögerungsventil / Schließdämpfer VW LT              060129412A =7.20465.00 A0011401860 =7.20465.00.0
043 Reparatursatz   4.03282.01 =  4.03288.01.0
027 Kleinreparatursatz   4.02000.23
023 Gummi-Flansch / Fußdichtung DB LKW 210 / 310 / 410  Motor 102   Abbildung:  Pi009 A1020700489 =8.50000.41





Pierburg 36 1B1 wie  VW  LT  7.16726.02.0  = 060129016 LT   VW Iltis 7.17626.01 = 049129015M
Pierburg  36 1B1 Abbildung wie unten = DB LKW L601 , L602 , L611  210 , 310 , 410 , Motor M102  2,3 / 70KW
  7.17626.10 = 0010709304  /  7.17626.21  =  0020701303   /  7.17626.27 = 0020702004  / 7.17626.28 = 0020702404  /  7.17626.30 = 0020702804
  OPEL Ascona 16N   +  OPEL Corsa  13NB  + OPEL Kadett E  13NB

                           Bild 5
                                       Vergaser   1B1  OPEL





                              Einstellwerte 321B1  9276961 =7.17625.07  +   9276983 =/.17626.09

                                      Einstellwerte 361B1  90107543 =7.17626.35 + 90107544 =7.17626.36
Pos. Nr.: Bezeichnung Fahrzeug OE.-Nr.-   /    Ersatzteile Nr.:
  Vergaser 36-1B1 Corsa 13S  51KW / 70PS  1982  -- 07.1983 9276966 =7.17626.09
  Vergaser 36-1B1 Ascona C 16N 55KW 9276986DX =7.17626.18
  Vergaser 36-1B1 Corsa 13S  51KW / 70PS            ab 07.1983------- 9276984 =7.17626.20
  Vergaser 36-1B1 Rekord E 18N  55KW / 75PS  1985 - 1986 90107524BD =7.17626.24
Vergaser 36-1B1 Ascona C    55KW / 75PS  1985 90107534 =7.17626.32
  Vergaser 36-1B1 Ascona C    55KW / 75PS   1985   Autom. 90107535 =7.17626.33
Vergaser 36-1B1 Corsa / Kadett 13NB  44KW / 60PS  1986 90107543 =7.17626.35
  Vergaser 36-1B1 Corsa / Kadett 13NB  44KW / 60PS  1986  Autom. 90107544 =7.17626.36
  Vergaser 36-1B1 DB L601  DBL602  DBLL611 A0020702404 =7.17626.28
  Weber 32TLA Vergaser    Service Satz =4.0W541.01
  Vergaserdeckeldichtung alle 1B1  + 1B3   049129281F = 90107108 = 3.36047.02
4 Einstellschraube SatzDB = A0000720171 =4.07261.02   VW = 90107455 =4.07261.02.0
5 Satz Schließdämpfer Ascona C 16N ab 06.1985 4.07283.06
6 Satz Pumpenkolben   830332 =4.07246.03
7 Satz Anreicherungsventil oder nur Anreicherung Reparatursatz 4.07248.00N1B3  4.07248.06 = 4.07248.19 = 90107288 =4.07248.21
8 Umluftabschaltventil  12V   7.20580.01
88 Satz Pneumatik Abschaltventil 16N U-Kat  Schubabschaltung  Ti184 901074597 = 4.07304.00
10 Regulierschraube   90107462 =5.17888.02
108 Zusatzgemischventil 13NB 1986  /   Ti179 826474 =4.07265.22
11 Gemischregulierschraube   5.11282.01
12 Einspritzrohr 20 + 23    i40/30 1B1 13NB   + Ascona 16N  + Rekord E 18N 4.07414.33 = 90107103 =5.18542.11
15 Schwimmer ca. 7gr. + Schwimmernadel 055129201= 90107229 =4.07266.12
16 Satz Pumpenhebel   90107114 =4.07243.00
17 Pulldowndose   36-1B1 4.07268.13.0  036129220  831062 =  90107658 =4.07268.05
17 Pulldowndose   32-1B1  einfach 831742  = 90107230 =4.07268.03
19 Leerlauf- Leerlluft 47,5/147 13NB 90107472 =5.18492.60
19 Leerlauf- Luftdüse  ( g/u )  40/132,5   5.18492.57.0
19 Leerlauf - Leelaufluft    47+/140 16N  Ersatz =5.18492.95
20 Zusatz- ZusatzLuft  42,5/147 16N 5.18491.99
20 Zusatz-Zusattluft 13NB  5.18491.98 = Ersatz =5.18491.99
Düsengröße :   die Düsengröße ist immer auf der Düse gestempelt. und steht in dem Kennblatt unter der original-Vergasernummer.
                        die Vergasernummer steht am Vergaser  und ist inder  Vergaser-Anwendungsliste zu finden.
Pulldown  Einstellung

               Ti216A

008 = Dichtungssatz = 4.01247.01    + 027 Kleinreparatursatz 4.02000.23 = 043 Reparatursatz  =  4.03282.01 = 4.03288.00                  4.07301.04 SEAT +OPEL  /     4.07301.05 1B3 VW  mit nur einem Hebel
                       Verbindung; Starterklappe / Drosselklappe  4.07301.12 1B1 VW
jetzt ohne Feder für den Pumpenkolben ! ?= Ti156  03.1984   Schwimmer float  1B +2E



original Reparatursatz 1B1  + 36 1B3   4.03288.00  =  4.03288.01 093  Schwimmer "A" nicht mehr  lieferbar  / Ersatz = Schwimmersatz "B" 4.07266.12 ca 7gr.
Fußdichtung = Isolier-Flansch  VW =3.50000.24 extra bestellen    Schwimmersatz "E"  4.07266.22  mit der dicken Nadel "B" für 2E2 + 2E3 + 2EE - Vergaser
Original Reparatursatz 1B1  OPEL 1,3  =  4.02858.01 + Iso Flansch 3.50000.27

                    Original Kleinreparatursatz  4.02000.23 + 4.02000.24 = 4.02000.26  1B1  1B3
                                           mit Schwimmer neu  "B"   + Nadel  B dick   +  B dünn
       A  dünn     oder  /  A dick  5.04709.E0   /    B   dünn     B  dick    ???
            ohne Feder !
            Nadeln  " A " liegen im Satz !!
                           Baujahr nach 1984--  = " B "
       für den neuen Schwimmer  " B "
     Ventilnadel " B "    dick  =  5.21380.00 =  5.04710.E0
   Ventilnadel " B "    dünn                    =  5.16025.00
  Ventilnadel  dünn oder dick wird durch den Nadelsitz im Vergaserdeckel bestimmt.
  die  "B" Nadel bitte bei der Bestellung angeben dünne Nadel  oder dicke Nadel !!!   + ca. 6.-€


 Nachbau-Service-Satz 361B1  361B3  VW AUDI  DB SEAT OPEL 4.00S5G.00 1B3  S5G
 die Schwimmernadeln in dem Satz  sind nur für den alten Schwimme A vor ---1984

die Schwimmernadeln sind nicht für den neuen Schwimmer B mit Zwangsöffnung
auch als Ersatz für Dichtungssatz  4.01247.00
Die Schwimmernadeln für den Schwimmer B  extra bestellen !
B = dünn = 5.16025.00    /     B = dick  =  5.04710.E0

32 1B1 Renault Clio 1,2 1990 ---  =   4.0S50G.00  Service Satz wie Bild oben

 Ersatz für 4.07248.14 + 4.07248.21 =4.07248.00N1B3  Reparaturset für Teillastanreicherung     Pumpenkolben 4.7246.02 mit Kugel 3mm = 3.27204.00  Sieb - Kappe =3.35099.00
X Dichtung + X Anreicherungsmembrane    =  4.07248.00N1B3   extra bestellen!          Führung dünn =         Führung dick =
           neu  dick      /       + alt ( dünn )     X  die Federn sind gleich

049129799E = 049129799H =  3.50000.24 361B3 VW 832482 =3.50000.27 Flanschdichtung / Iso-Flansch 36 1B1 + 1B3
  3.50000.26 Flanschdichtung / Iso-Flansch 32 1B1  OPEL


Ti216A
Vergaser  36- 1B2  BMW 315
